El equipo de pintura automática es un dispositivo que puede completar automáticamente las operaciones de pintura y desempeña un papel clave en muchos campos, como la producción industrial.
Equipos de pintura por pulverización automáticos alternativos.
Principio de funcionamiento: Al utilizar un brazo robótico o una pistola rociadora para moverse hacia adelante y hacia atrás en una pista establecida, se puede lograr pintar la pieza de trabajo. Este método de movimiento puede garantizar que la superficie de la pieza de trabajo pueda pintarse uniformemente dentro de un cierto rango.
Escenarios aplicables: Adecuado para piezas de trabajo con formas regulares y grandes áreas planas, como tablas de madera, láminas de metal, etc. Por ejemplo, en la producción de muebles, para grandes áreas de mesas, puertas de gabinetes y otros componentes, los equipos de pintura automáticos alternativos pueden funcionar de manera eficiente. Realizar operaciones de pintura, asegurando la planitud de la superficie y la uniformidad del color.
Equipos de pintura automáticos rotativos.
Principio de funcionamiento: la pieza de trabajo se fija en una plataforma giratoria y la pistola rociadora se fija en una posición. Cuando la pieza de trabajo gira, la pistola pulveriza pintura sobre ella. Este método puede distribuir uniformemente la pintura sobre la superficie de la pieza de trabajo giratoria.
Escenarios aplicables: Adecuado para piezas de trabajo con formas de cuerpo giratorio, como tubos metálicos cilíndricos, tubos de plástico, etc. Tomando como ejemplo las piezas del eje en componentes automotrices, el equipo de pulverización de pintura automático rotativo puede rociar pintura de manera efectiva sobre ellas, asegurando que la circunferencia La superficie está completamente cubierta.
Equipo de pintura automática robot.
Principio de funcionamiento: basado en la tecnología robótica, mediante programación previa, el brazo robótico del robot puede controlar de manera flexible parámetros como la posición, el ángulo y la cantidad de pulverización de la pistola rociadora, y puede rociar pintura con precisión de acuerdo con la forma compleja de la pieza de trabajo. .
Escenarios aplicables: Adecuado para piezas de trabajo con formas complejas e irregulares, como carrocerías de automóviles, esculturas, etc. Por ejemplo, en la fabricación de automóviles, los equipos de pintura automática robótica pueden pintar con precisión cada esquina y parte curva de la carrocería del automóvil, y pueden ajustar rápidamente el Estrategia de pintura según los requisitos de diseño de diferentes modelos de automóviles.
Sistema de pistola pulverizadora
Pistola pulverizadora: es un componente clave que atomiza y rocía pintura sobre la superficie de la pieza de trabajo. Existen varios tipos de pistolas pulverizadoras, como pistolas pulverizadoras de aire, pistolas pulverizadoras sin aire, pistolas pulverizadoras electrostáticas, etc. La pistola pulverizadora de aire utiliza aire comprimido para atomizar la pintura, con buen efecto de atomización, adecuada para pintura en aerosol fina; La pistola pulverizadora sin aire se utiliza para extruir y atomizar pintura a alta presión, con una velocidad de pulverización rápida y un gran caudal, adecuada para pintar áreas grandes; La pistola pulverizadora electrostática utiliza el principio de adsorción electrostática para cargar las partículas de pintura y adherirse mejor a la superficie de las piezas de trabajo conductoras, mejorando así la utilización y adhesión de la pintura.
Dispositivo de suministro de pintura: Su función principal es proporcionar un suministro estable de pintura para la pistola pulverizadora. Incluye bombas de pintura, filtros de pintura, tuberías de pintura, etc. La bomba de pintura puede extraer pintura del contenedor de almacenamiento y transportarla a la pistola rociadora, el filtro de pintura puede eliminar impurezas de la pintura, evitar la obstrucción de la pistola rociadora y el La tubería de pintura conecta varios componentes para garantizar una transferencia fluida de la pintura.
Controlador de pistola pulverizadora: puede controlar con precisión varios parámetros de la pistola pulverizadora. Por ejemplo, puede ajustar la presión de pulverización, la velocidad de pulverización, el ángulo de pulverización y el caudal de pintura. Al controlar estos parámetros, se pueden lograr diferentes efectos de pintura para satisfacer las necesidades de pintura de diversas piezas de trabajo.
sistema de transporte
Función: Responsable de transportar las piezas de trabajo al área de pintura y transportarlas una vez finalizada la pintura. Existen varios tipos de sistemas transportadores, como cadenas transportadoras suspendidas, cadenas transportadoras sobre rieles terrestres, cintas transportadoras, etc.

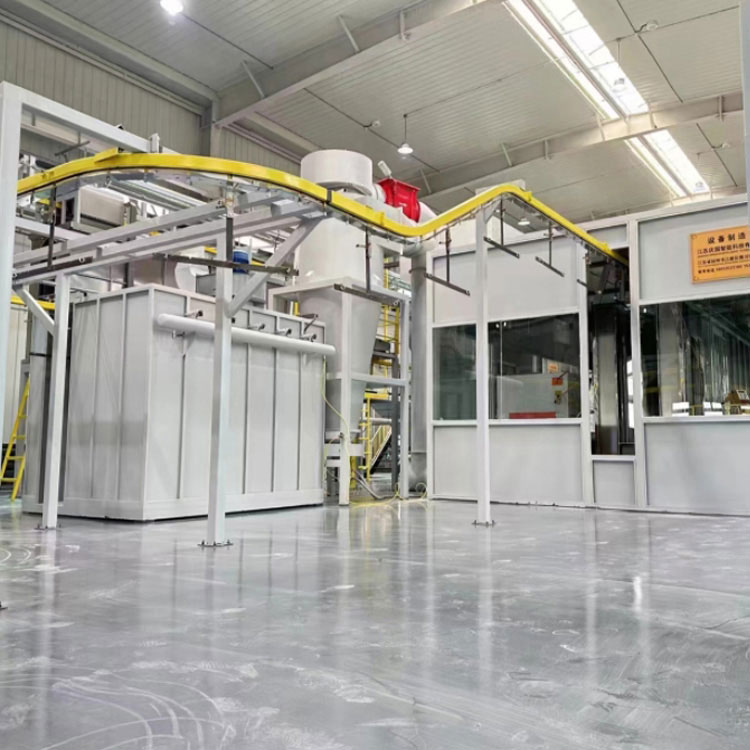

Por ejemplo, las cadenas transportadoras suspendidas se utilizan normalmente para piezas grandes o para producciones en masa. En la línea de producción de automóviles, la carrocería pasa por varias estaciones de pintura en secuencia a través de una cadena transportadora suspendida, que puede aprovechar al máximo el espacio y al mismo tiempo garantizar la estabilidad de la pieza de trabajo durante el transporte. La cadena transportadora sobre rieles terrestres es adecuada para piezas de trabajo más pesadas y puede proporcionar un soporte más estable.
Sistema de ventilación
Función: Durante el proceso de pintura, el sistema de ventilación se utiliza principalmente para expulsar la niebla de pintura y los gases nocivos, al tiempo que introduce aire fresco. Un buen sistema de ventilación puede mejorar el entorno de trabajo, reducir el daño de la niebla de pintura a la salud de los operadores y facilitar el secado de la pintura.
Composición: Incluye ventiladores, conductos de ventilación, filtros de aire, etc. El ventilador es la fuente de energía del sistema de ventilación, que descarga la niebla de pintura y los gases nocivos al aire libre a través de los conductos de ventilación o después del tratamiento de purificación antes de la descarga. Los filtros de aire pueden filtrar el aire fresco que ingresa al área de pintura, eliminar el polvo y otras impurezas y garantizar la calidad de la pintura.
sistema de control
Función: El sistema de control es el cerebro del equipo de pintura automático, que puede controlar y monitorear todo el proceso de pintura. Puede configurar y ajustar varios parámetros del equipo de pintura en aerosol, como la velocidad de pintura en aerosol, el ángulo de la pistola, el volumen de ventilación, etc. Al mismo tiempo, también puede monitorear el estado operativo del equipo, detectar fallas de manera oportuna, y tomar las medidas correspondientes.
Método de implementación: Generalmente se logra mediante un controlador lógico programable (PLC) o un sistema de control por computadora. Los operadores pueden ingresar comandos a través del panel de operación o la pantalla táctil para operar y administrar el dispositivo.
Mejorar la calidad de la pulverización de pintura.
Uniformidad: El equipo de pintura automático puede controlar con precisión los parámetros de pintura, haciendo que la distribución de pintura en la superficie de la pieza de trabajo sea más uniforme. En comparación con la pintura manual, puede evitar eficazmente problemas como el espesor desigual de la pintura y la flacidez. Por ejemplo, en el proceso de pintura de carcasas de productos electrónicos, los equipos de pintura automática pueden garantizar que el color y el brillo de cada carcasa permanezcan constantes.
Precisión: Para piezas de trabajo de formas complejas, el equipo de pintura automática puede cubrir mejor cada rincón y espacio de la pieza de trabajo mediante una programación precisa y un control flexible de la pistola rociadora. En la pintura de carrocerías, los equipos de pintura automática robótica pueden pintar con precisión detalles como manijas de puertas y espejos retrovisores.
Mejorar la eficiencia de la producción
Velocidad: La velocidad de pintura de los equipos de pintura automática suele ser mucho más rápida que la de la pintura manual. Puede funcionar de forma continua, reduciendo el tiempo intermitente durante el proceso de pintura manual. Por ejemplo, en la producción en masa de algunos componentes de hardware pequeños, los equipos de pintura automática pueden mejorar significativamente la velocidad de producción y satisfacer las necesidades de la producción a gran escala.
Estabilidad: Debido a que el equipo de pintura automática funciona según programas y parámetros preestablecidos, su proceso de producción es más estable. No se verá afectado por factores como las emociones y la fuerza física de los operadores como la pintura manual, garantizando así la estabilidad y consistencia de la calidad del producto.
Reducción de costos
Costo de mano de obra: Reducción de la dependencia de una gran cantidad de pintores en aerosol y reducción de los costos de mano de obra. Aunque se requiere algo de personal técnico para el mantenimiento y la programación del equipo, el costo laboral general se ha reducido significativamente. Por ejemplo, en un taller de pintura en aerosol de tamaño mediano, el uso de equipos automáticos de pintura en aerosol puede reducir los costos de mano de obra entre un 30% y un 50%.
Costo de la pintura: los equipos automáticos de pulverización de pintura pueden controlar con mayor precisión la cantidad de pintura utilizada, mejorar la utilización de la pintura y, por lo tanto, reducir los costos de la pintura. Por ejemplo, una pistola pulverizadora electrostática puede utilizar el principio de adsorción electrostática para adherir mejor la pintura a la superficie de la pieza de trabajo, reducir el desperdicio de pintura y mejorar la utilización de la pintura hasta entre un 20% y un 30%.
